什么是消防设施操作员


消防设施操作员属于“准入类技能人员职业资格”,以其低门槛、高含金量的优势而受到很多人的关注和报考。同时,还可以凭证书领取1000--2000左右的证书补贴!
一、消防设施操作员考试

在消防行业,消防设施操作员证书是一种至关重要的资质,它证明了一个人具备从事建筑物消防安全管理、消防安全检查以及建筑消防设施操作与维护等工作的能力。这个证书不仅为求职者提供了进入消防行业的敲门砖,还在很大程度上决定了从业者在行业内的职业发展。


二、考试报名条件

1.初级消防设施操作员

高中以上文化且具备以下条件之一者:

(1)累计从事本职业或相关职业工作1年(含)以上

(2)本职业或相关职业学徒期满


2.中级消防设施操作员

(1)取得本职业或相关职业五级/初级工职业资格证书(技能等级证书)后,累计从事本职业或相关职业工作4年(含)以上

(2)累计从事本职业或相关职业工作6年(含)以上


三、考试形式

考试方式一共考两门:理论和实操技能操作,理论和实操一天考完。

两门考试满分都是100分,成绩达到60分及以上者为合格。如果一门合格,另一门不合格,在一年之内有一次补考机会。


1.初级消防设施操作员

初级的理论和实操考试都是采取线上机考,半天考完。


2.中级消防设施操作员

中级的理论考试采取线上方式进行,上午参加理论考试的考生,下午参加技能考核。

技能考试必考点为线上仿真考核,抽考点为线下终端考核,线上部分通过方可进行线下鉴定。


四、就业前景

1.监控操作方向

可以去物业公司、保安公司、地铁站、机场、学校、酒店饭店、电影院KTV、图书馆、电视台、医院、福利院、加油站、快递公司、大型商场/超市/工厂、办公楼等公司工作!


2.检测维修保养方向

可以去消防检测公司、消防维保公司、消防评估公司、消防工程公司等工作。


工作总结
ZONGJIE

一、火灾自动报警系统操作

集中火灾报警控制器、消防控制室图形显示装置历史信息的查询方法

集中控制器的历史信息包括火警信息、故障信息、反馈信息、操作信息等,最多能记录999条相关信息,存满后新事件产生时覆盖最早的事件。消防控制室图形显示装置的历史记录信息包括报警时间、报警部位、复位操作、消防联动设备的启动和动作反馈等信息,存储容量不少于10000条。
下面以某品牌设备为例讲述历史信息查询。


     1.通过集中控制器查询历史信息

(1)进入历史记录查询界面

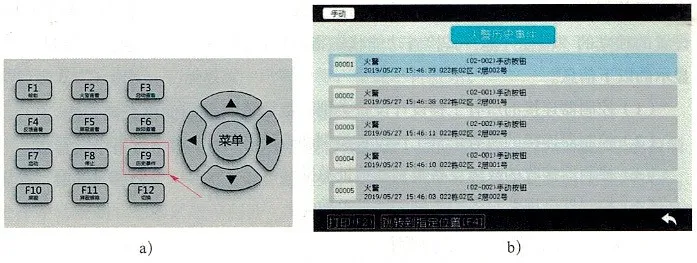

按下集中控制器键盘区域的“F9历史事件“键,即可查看历史事件信息,如下图a所示。

(2)选择事件类型查看信息

进入主菜单界面,选择“查看“菜单,移动光标至“历史事件“,可显示火警报警事件、联动历史事件、全部历史事件等情况,可通过左右方向键切换不同的信息界面。
通过集中控制器查询历史信息操作示例如上图所示。


    2.通过消防控制室图形显示装置查询历史信息

(1)进入历史记录查询界面

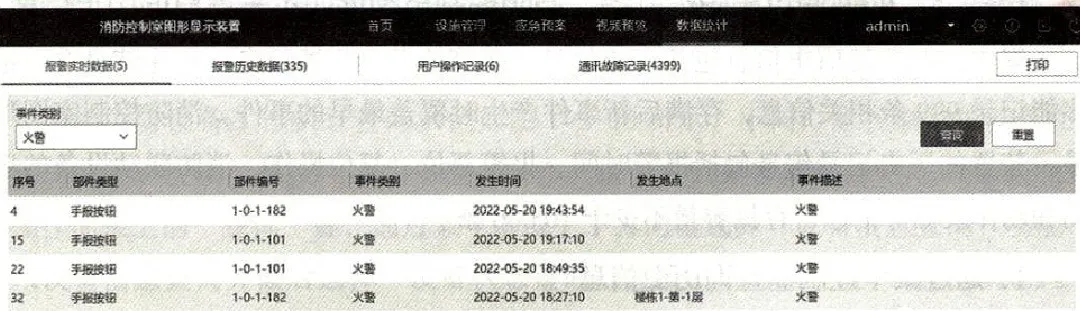

如下图所示,单击“数据统计“,设置事件类别,单击“查询“键,可查看所设条件下的所有历史报警数据。

(2)查看历史事件具体信息

对于报警类型为火警的事件,若触发报警的消防设备已关联视频监控设备,可查看报警录像回放和报警抓图文件。


     3.填写记录

操作完毕后,按规定做好记录。

2.1.6 线型感烟、感温火灾探测器火警和故障报警功能测试方法


    以下操作方法针对某特定缆式线型感温火灾探测器产品,其他厂家产品的使用请参照其说明书进行。

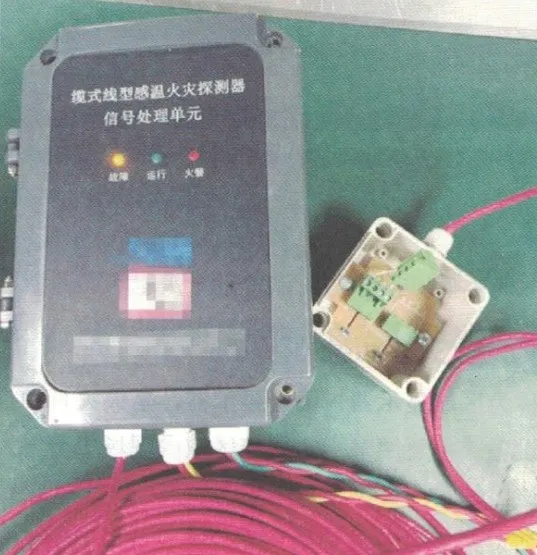

一、线型感温火灾探测器

1.测试线型感温火灾探测器的火灾报警功能

(1)确认线型感温火灾探测器与火灾报警控制器正常连接,系统处于正常监视状态。

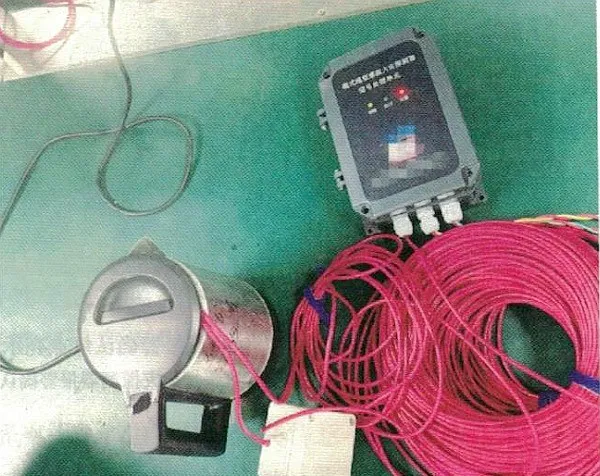

(2)对可恢复的线型感温火灾探测器在终端盒0.3m以外的部位,使用可产生不低于设定动作温度环境的专用检测装置(如热水)持续对一段标准报警长度(1m)感温电缆进行加热,如下图所示。


(3)30s内线型感温火灾探测器的红色报警确认灯点亮,火灾报警控制器显示相关火灾报警信息。

(4)将线型感温火灾探测器恢复原状,复位火灾报警控制器。

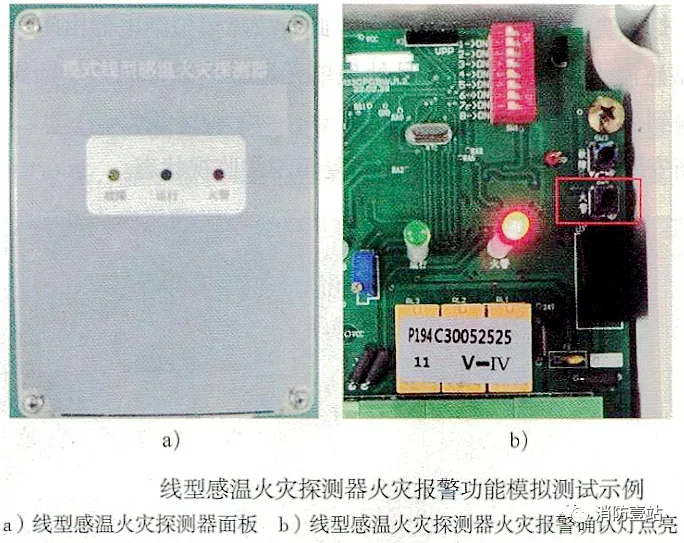

2.通过模拟开关测试线型感温火灾探测器的火灾报警功能

(1)线型感温火灾探测器在现场正常运行后,拆下线型感温火灾探测器面

板。

(2)按住电路板上的火灾报警模拟开关,信号线接人火灾报警模拟电阻,约数秒后发出火灾报警信号,火灾报警确认灯点亮,如下图所示。此时火灾报警模拟继电器由断开状态变为闭合状态,火警锁定,火灾报警信号传输到火灾报警控制器。


(3)重新安装好设备面板,手动操作火灾报警控制器的复位键后,火灾报警控制器应处于正常监视状态,线型感温火灾探测器的火灾报警确认灯应熄灭。


3.测试线型感温火灾探测器的故障报警加能

(1)确认线型感温火灾探测器与火灾报警控制器正常连接,系统处于正常监视状态。

(2)可拆除连接处理信号单元与终端盒的感温电缆任一端,如下图所示。


(3)线型感温火灾探测器的黄色故障报警确认灯点亮,火灾报警控制器显示相关故障报警信息。

(4)将断开的感温电缆重新接好使线型感温火灾探测器恢复原状。


4.通过模拟开关测试线型感温火灾探测器的故障报警功能

(1)线型感温火灾探测器在现场正常运行后,拆下线型感温火灾探测器面板。

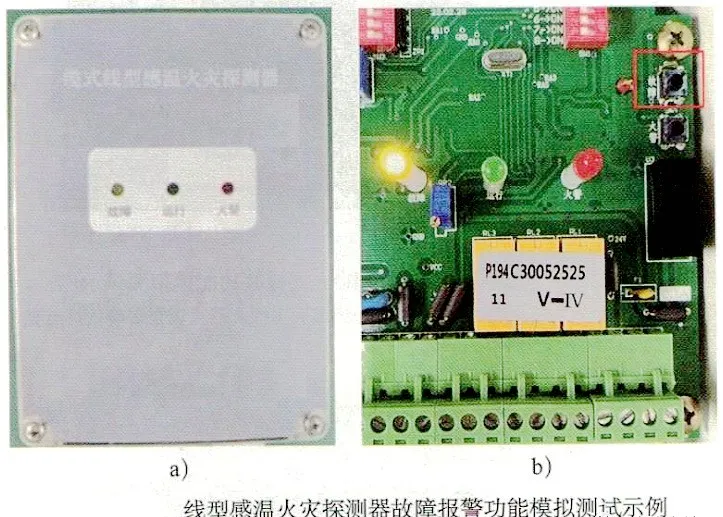

(2)按住电路板上的故障模拟开关,信号线短路,等待数秒后发出故障报警信号,故障指示灯点亮,如下图所示。此时故障模拟继电器由闭合状态变为断开状态(使线型感温火灾探测器的信号处理单元和敏感部件间处于断路状态),故障报警信号传输到火灾报警控制器。


(3)重新安装好设备面板,将系统恢复至正常监视状态。


5.填写记录
操作完毕后,按规定做好记录。

二、线型感烟火灾探测器

(1)检查安装的线型光束感烟火灾探测器与火灾报警控制器是否连接正

确,确认探测器处于正常监视状态(即无须调整光路调节装置)。准备用于模拟遨挡线型光束感烟火灾探测器的专用试验装置(由生产企业提供的相应减光片)。

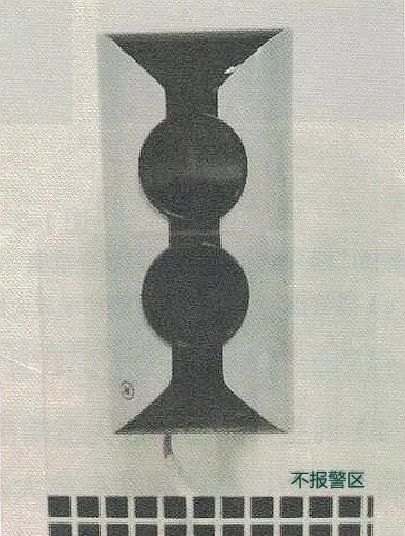

(2)采用减光率为0.4dB的减光片(注意不是0.9dB,参考CB14003一2005《线型光束感烟火灾探测器》相关要求)遮挡光路并尽可能靠近线型光束感烟火灾探测器的接收器,线型光束感点火灾探测器不应发出火灾报警信号,示例如下图所示。

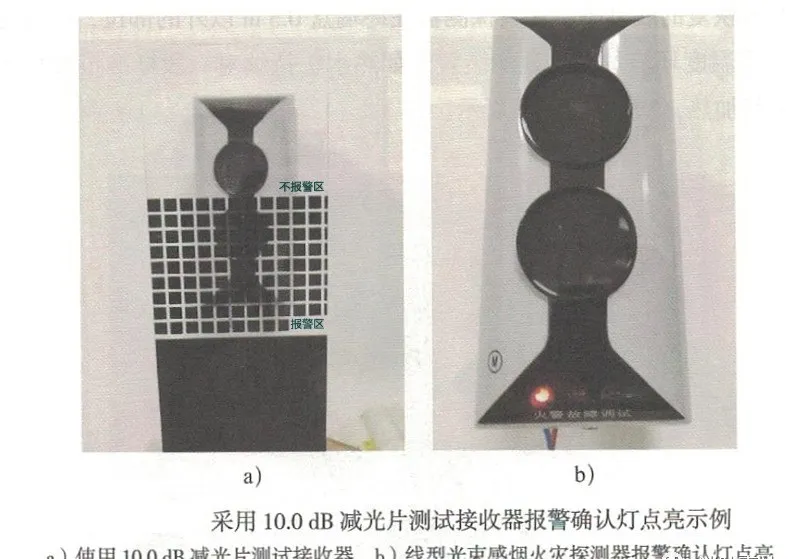

(3)将减光率为10.04dB的减光片(也可为厂家设定的0.5-10.0dB其他减光率)置于线型光束感烟火灾探测器的光路中并尽可能靠近接收器,观察火灾报警控制器的显示状态和线型光束感烟火灾探测器的报警确认灯状态。采用10.0dB减光片测试接收器报警确认灯点亮示例如下图所示。

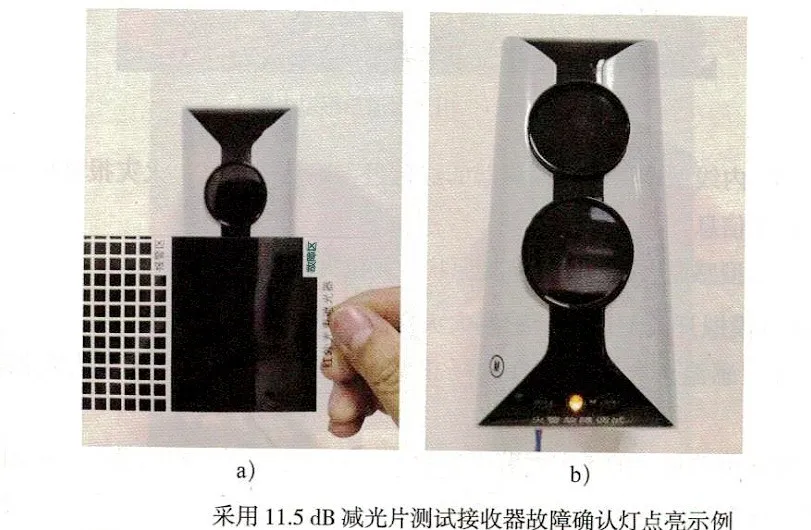

(4)用减光率为11.5dB的减光片遮挡探测器的光路,线型光束感烟火灾探测器应发出故障信号(同时其故障确认灯点亮)或火灾报警信号(同时其报警确认灯点亮),示例如下图所示。


(5)撒掉减光片,手动操作火灾报警控制器的复位键后,如无其他触发器件发出报警信号,火灾报警控制器应处于正常监视状态,线型光束感烟火灾探测器的火警确认灯应熄灭。

(6)操作完毕后,按规定做好记录。


2.1.7 火灾显示盘的分类和功能测试方法

火灾显示盘也称为区域显示器、楼层显示器,是火灾自动报警系统中报警、故障信息的现场分显设备,主要用来指示所辖区域内现场报警触发设备、模块的报警和故障信息,并向该区域发出火灾报警信号,从而使火灾报警信息能够快速通报到发生火灾危险的场所。按照显示方式的不同,火灾显示盘分为数字式、汉字/英文式、图形式三种。

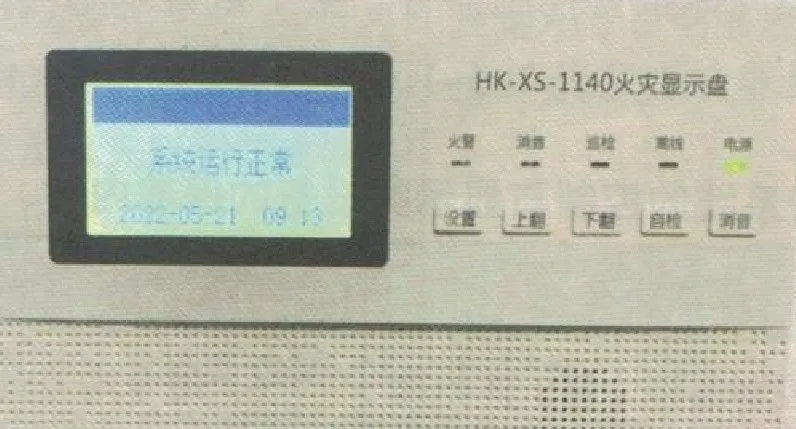

下面以某型汉字式火灾显示盗为例,介绍其功能测试方法。


1.检查确认控制器工作状态

确认火灾显示盘和与其连接的火灾报警控制器处于正常监视状态。


2.测试火灾显示盘故障报警功能

将具有故障显示功能的火灾显示盘所辖区域内任一只点型感烟火灾探测器或点型感温火灾探测器从其底座上拆卸下来,火灾显示盘在火灾报警控制器发出故障信号后3s内发出故障声、光信号,指示故障发生部位,黄色故障总指示灯点亮。将拆卸的火灾探测器探头重新安装到底座上,火灾报警控制器和火灾显示盘应恢复正常监视状态。


3.测试火灾显示盘火灾报警功能

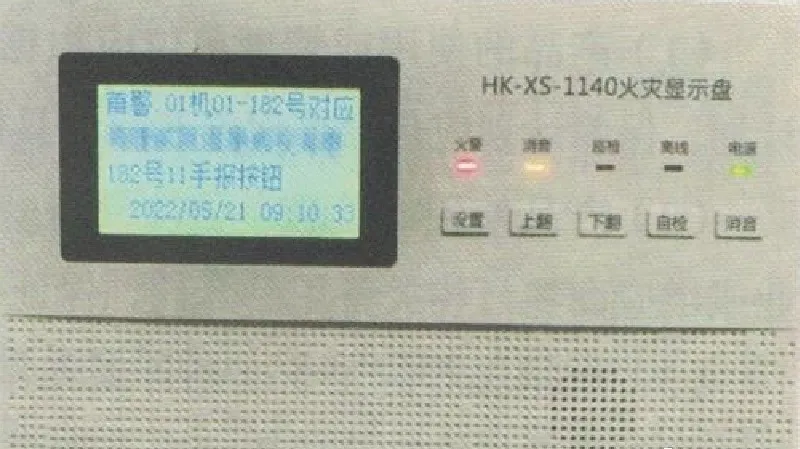

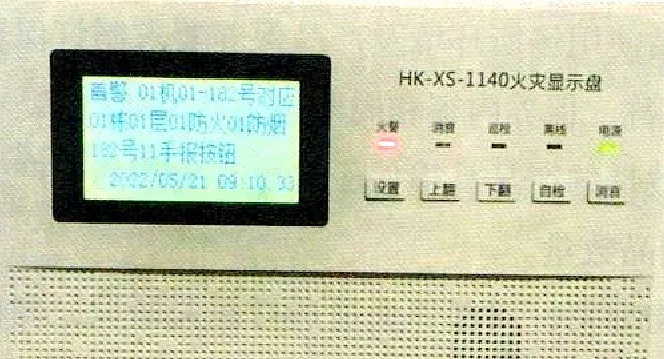

现场触发一只火灾探测器或手动火灾报警按钮,查看火灾显示盘,其红色火灾报警总指示灯应点亮,显示盘发出火灾报警声、光信号,显示火灾发生部位应与实际一致。火灾显示盘火灾报警指示灯点亮示例如下图所示。


4.测试火灾显示盘消音功能

模拟火灾报警之后,按下火灾显示盘“消音“键,查看报警声是否消除,消音指示灯是否点亮。火灾显示盘消音指示灯点亮示例如下图所示。



5.测试火灾显示盘复位功能

将触发器件复位或周围环境恢复正常后,按下与其连接的火灾报警控制器“复位“键,查看火灾报警控制器和火灾显示盘是否恢复正常监视状态。火灾显示盘恢复正常示例如下图所示。
6.填写记录
操作完毕后,按规定做好记录。


二、自动灭火系统操作

2.2.1 湿式、干式自动喷水灭火系统的分类、组成和工作原理

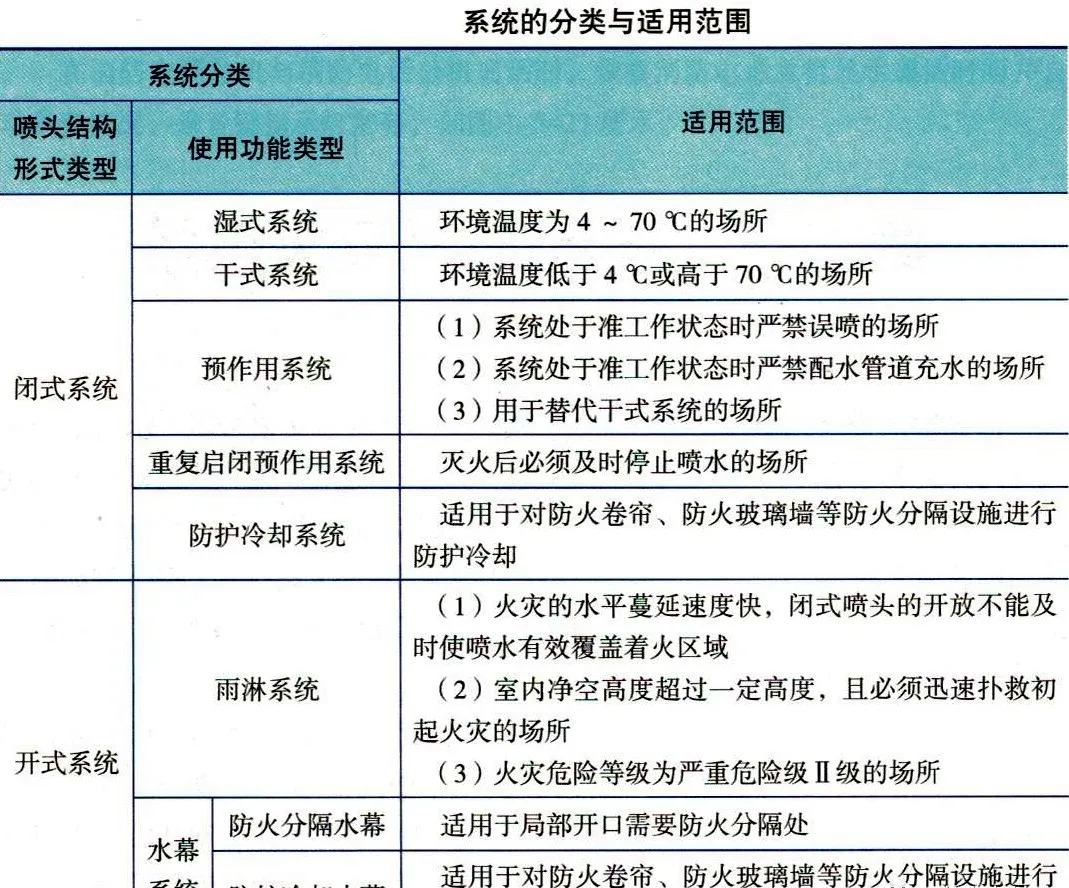

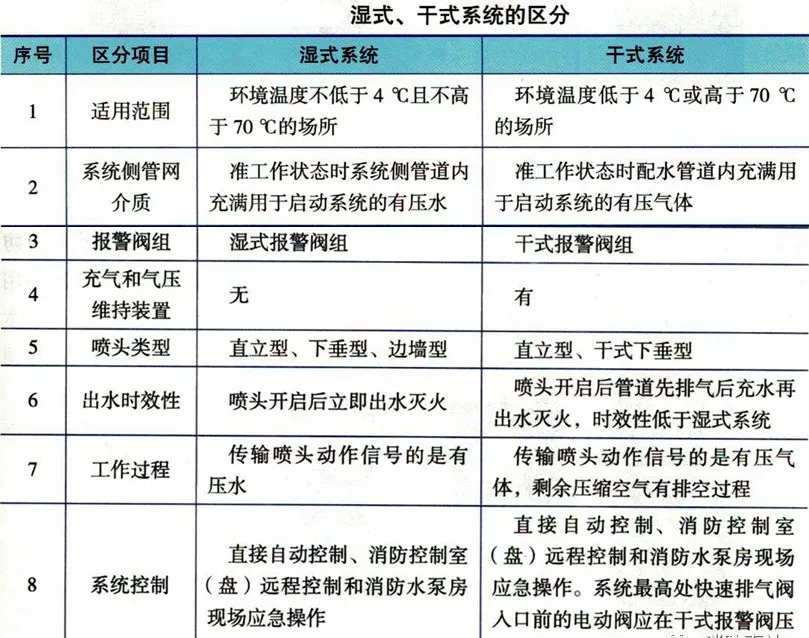

     1、分类:



2、系统组成及工作原理:

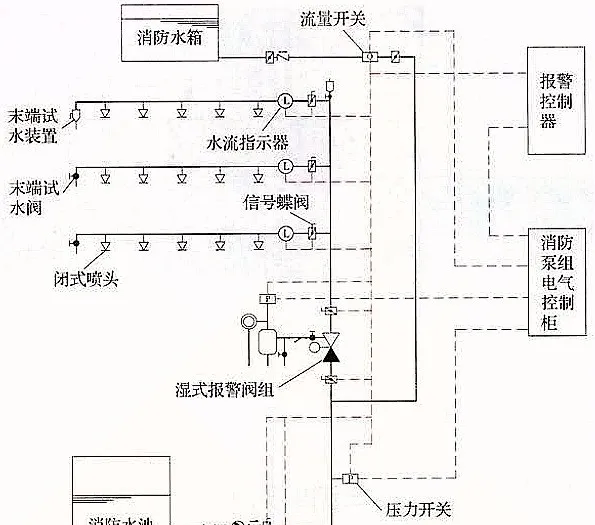

(1)湿式自动喷水灭火系统的组成和工作原理

湿式自动喷水灭火系统主要由闭式喷头、湿式报警阀组、水流指示器、末端试水装置、管道和供水设施等组成。
湿式自动喷水灭火系统工作原理:
湿式系统在准工作状态时,由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内充水的压力。发生火灾时,火源周围环境温度上升,闭式喷头受热后开启喷水,水流指示器动作并反馈信号至消防控制中心报警控制器,指示起火区域;湿式报警阀系统侧(沿供水方向,报警阀后为系统侧,下同)压力下降,造成湿式报警阀水源侧(沿供水方向,报警阀前为水源侧,下同)压力大于系统侧压力,湿式报警阀被自动打开,消防水箱出水管上的流量开关、消防水泵出水干管上的压力开关或报警阀组的压力开关动作并输出启动消防水泵信号,完成系统的启动。系统启动后,由消防水泵向开放的喷头供水,开放的喷头按不低于设计规定的喷水强度均匀喷洒,实施灭火。

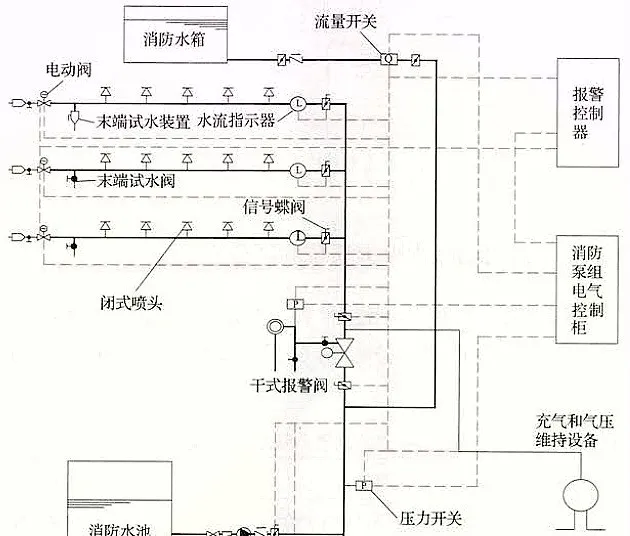

(2)干式自动喷水灭火系统的组成和工作原理

干式自动喷水灭火系统主要由闭式喷头、干式报警阀组、充气和气压维持设备、水流指示器、末端试水装置、管道及供水设施等组成。
干式自动喷水灭火系统工作原理:

干式系统在准工作状态时,由消防水箱或稳压泵、气压给水设备等稳压设施维持水源侧管道内充水的压力,系统侧管道内充满有压气体(通常采用压缩空气),报警阀处于关闭状态。发生火灾时,闭式喷头受热开启,管道中的有压气体从喷头喷出,干式报警阀系统侧压力下降,造成干式报警阀水源侧压力大于系统侧压力,干式报警阀被自动打开,压力水进入供水管道,将剩余压缩空气从系统立管顶端或横干管最高处的排气阀或已打开的喷头处喷出,然后喷水灭火;消防水箱出水管上的流量开关、消防水泵出水干管上的压力开关或报警阀组的压力开关动作并输出启动消防水泵信号,完成系统的启动。系统启动后,由消防水泵向开的喷头供水,开放的喷头按不低于设计规定的喷水强度均匀喷洒,实施灭火。


(3)各组件作用

1)闭式喷头

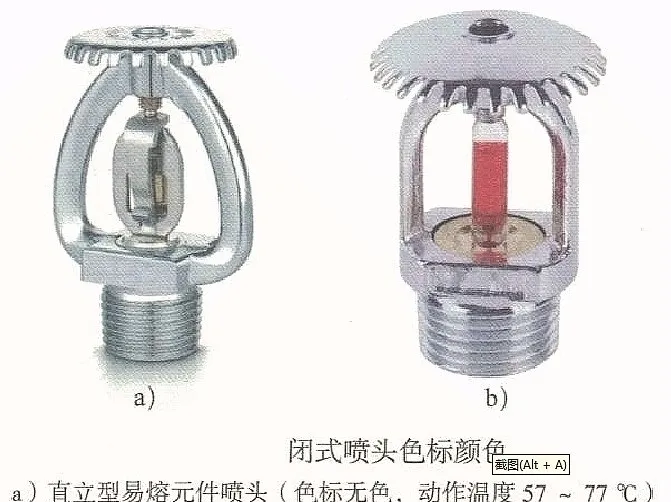

闭式喷头即闭式系统的洒水喷头,其喷水口平时被热敏感元件组成的释放机构封闭,火灾发生时由于热的作用,热敏感元件能在预定的温度范围内自行启动,从而释放有压水灭火。
闭式喷头的热敏元件分为易熔元件、玻璃球两种,闭式喷头

的公称动作温度通常高于环境最高温度30℃。常用的闭式喷头有公称动作温度68℃(色标为红色)、93℃(色标为绿色)的玻璃球喷头,易熔元件喷头使用相对较少。

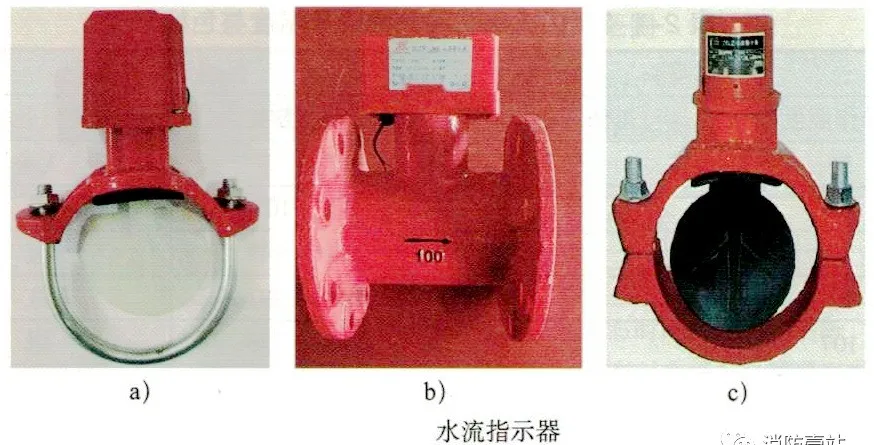

2)水流指示器

水流指示器是用于自动喷水灭火系统中将水流信号转换成电信号的一种报警装置,功能是及时报告发生火灾的部位。一般每个防火分区、每个楼层均应设水流指示器。

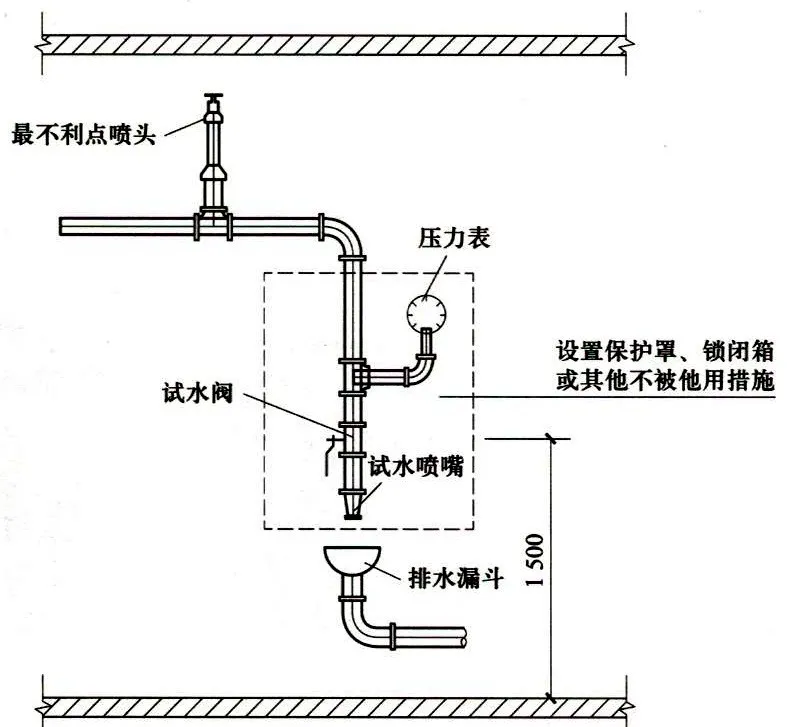

3)末端试水装置

未端试水装置是由试水阀、压力表、试水喷嘴及保护罩等组成,用于监测自动喷水灭火系统末端压力,并具备检验系统启动、报警及联动等功能的装置。末端试水装置通常安装在系统管网或分区管网的未端,用于测试系统能否在开放一只喷头的最不利条件下可靠报警并正常启动。

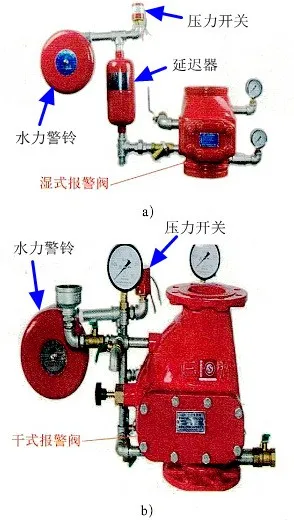

4)报警阀组

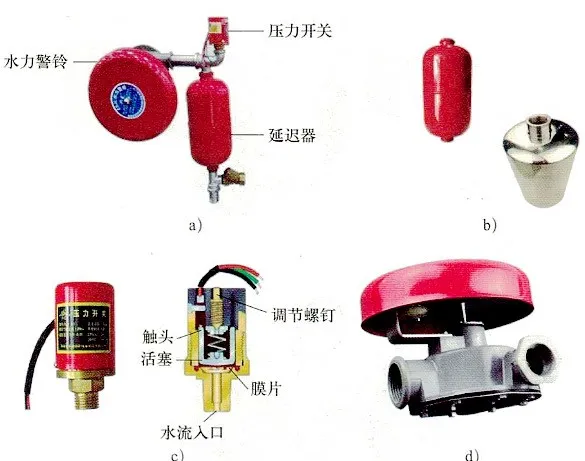

报警阀组在湿式与干式系统中主要作用有:a.接通或关断报警水流;b.喷头动作后报警;c.水流将驱动水力警铃和压力开关报警;d.防止水倒流。湿式系统应采用湿式报警阀组,干式系统应采用干式报警阀组。

a.报警阀

湿式报警阀组的核心组件是湿式报警阀。湿式报警阀是只允许水流入湿式灭火系统并在规定压力、流量下驱动配套部件报警的一种单向阀。
式报警阀组的核心组件是干式报警阀。干式报警阀是自动喷水灭火系统中的一种控制阀门,是在其出口侧充以压缩气体,当气压低于某一定值时能使水自动流人喷水系统并进行报警的单向阀。

b.延迟器

延迟器是可最大限度地减少因水源压力波动或冲击而造成误报警的一种容积式装置。延迟器通常安装在湿式报警阀通向压力开关、水力警铃的报警管路上,是湿式报警阀组的主要组件之一。

c.压力开关

压力开关是一种水力驱动的压力传感装置,其作用是将系统中的水压信号转换为电信号,是报警阀组的主要组件之一。火灾发生时,报警阀组压力开关应能直接联锁启动喷淋水泵并向消防控制室反馈其动作信号。

d.水力警铃

水力警铃是一种能发出声响的水力驱动报警装置,通常安装在延迟器后端,是报警阀组的主要组件之一。

5)消防供水设施

对于湿式、干式系统而言,消防供水设施包括消防水源、消防水池、高位消防水箱、增(稳)压设施、消防水泵和消防水泵接合器等,其作用就是向湿式、干式系统提供保证灭火成功的水量和水压。消防供水设施是湿式、干式系统的重要组件。

6)供气设施

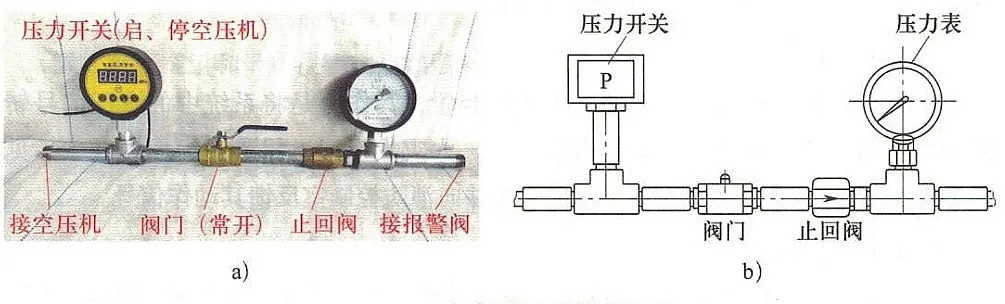

与湿式系统不同,干式系统中还应设置充气和气压维持装置,其作用是向系统侧管网充气和保持系统侧管网内气压。

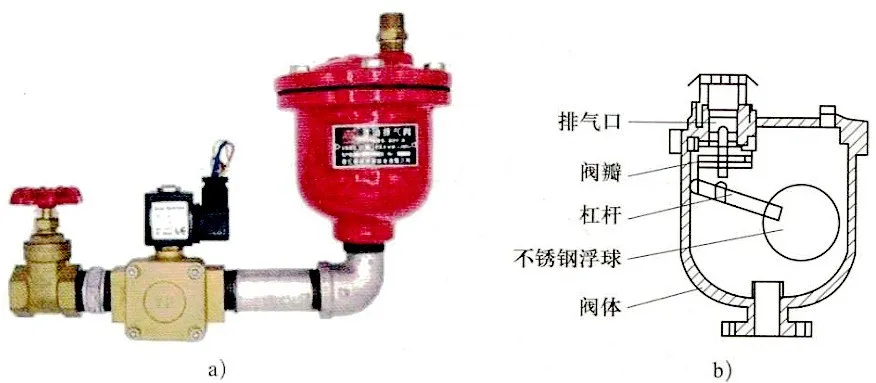

7)快速排气装置

快速排气装置由快速排气阀(也称自动排气阀)、电动阀、阀门等组成。当确认火灾发生时,干式系统喷头动作后,快速排气装置可以快速排出系统管网中的气体,使干式报警阀尽快动作,水源快速进人供水管网喷水灭火。

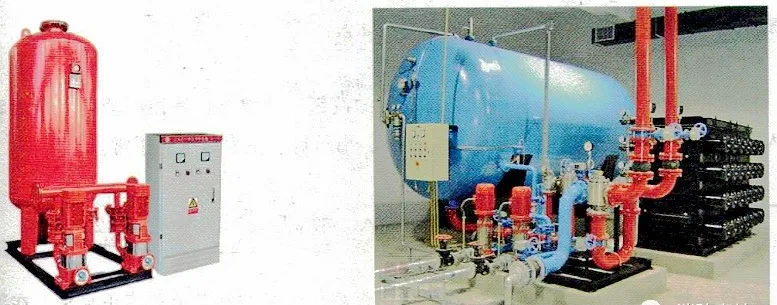

2.2.3 消防增(稳)压设施的分类、组成和操作方法


1.消防增(稳)压设施的分类

(1)按稳压工作形式分类

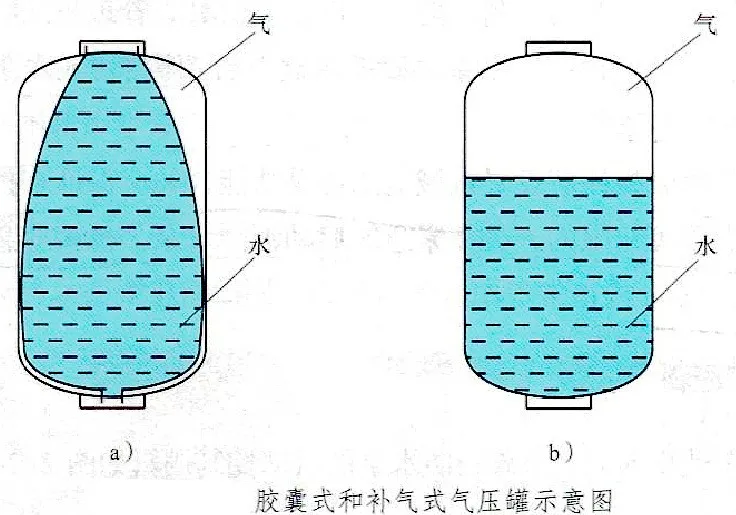

可分为胶囊式消防稳压设施、补气式消防稳压设施、消防无负压(叠压)稳压设施。

(2)按安装位置分类

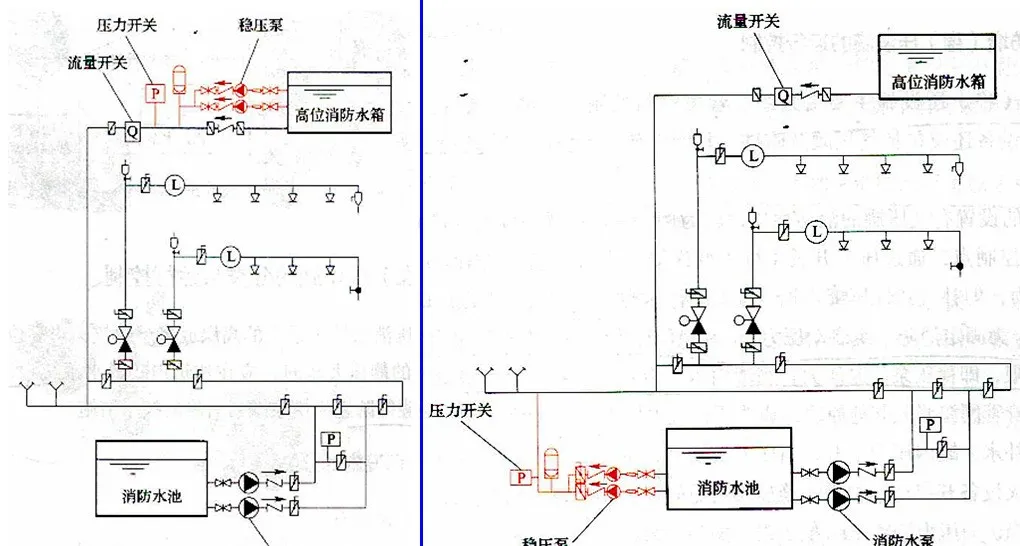

可分为上置式和下置式两种。

(3)按气压罐设置方式

可分为立式和卧式两种。

(4)按所服务的系统分类

可分为消火栓用、自动喷水灭火系统用和消火栓与自动喷水灭火

系统合用消防增(稳)压设施等。


2.消防增(稳)压设施的组成

消防增(稳)压设施主要由泵组、管道阀门及附件、测控仪表、操控柜等组成,稳压型设备还包括气压水罐及附件,无负压(叠压)设备包括稳流补偿器,通过各组件的配合,确保消防管网处于充水状态,维持消防给水系统侍应工作状态的压力,满足灭火装置自启动要求。

3.消防增(稳)压设施的工作原理

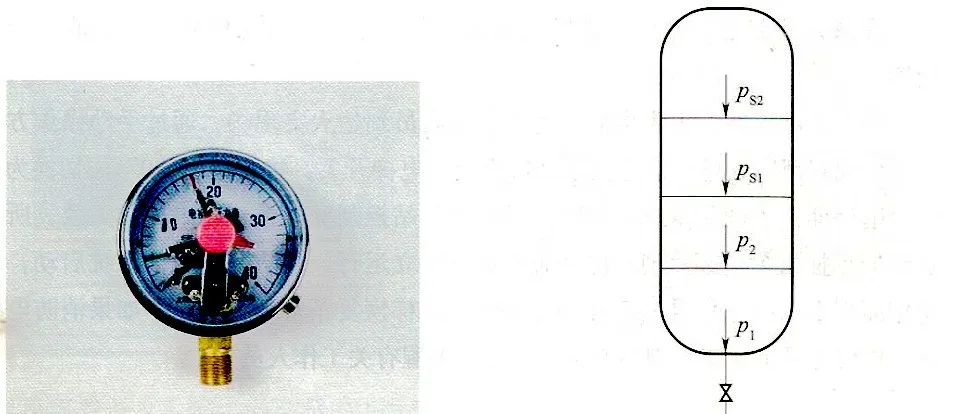

通常使用电接点压力表来替代压力变送器。在气压水罐的压力变送器上设定p1、p2、ps1、Ps2四个压力控制点,其中p1为气压水罐的最小设计工作压力,p2为水泵启动压力,ps1为稳压泵启动压力,ps2为稳压泵与消防水泵停止压力。当罐内压力为ps2时,消防给水管网处于较高工作压力状态,稳压泵和消防水泵均处于停止状态;随着管网渗漏或由于其他原因引起的泄压的出现,当罐内压力从ps2降至ps1时,便自动启动稳压泵向气压水罐补水,直到罐内压力增加到ps2时稳压泵停止工作,从而保证了气压水罐内消防储水的常备储存。若发生火灾,随着灭火设备出水,气压水罐内储水量减少压力下降,当压力从ps2降至ps1时,稳压泵启动,但稳压泵流量较小,其供水全部用于灭火设备,气压水罐内的水得不到补充,罐内压力继续下降到p2,时,消防水泵启动并向管网供水,同时向控制中心报警。此时稳压泵停止运转,消防增(稳)压工作完成。

三、其他消防设施操作

2.3.1 能使用消防电话总机、消防电话分机进行通话


  以某品牌产品为例,其他厂家产品请参照其说明书进行操作。

1.总机呼叫分机

(1)查看总机状态

总机液晶显示器应显示“系统运行正常”类似提示信息,绿色工作指示灯应点亮。


(2)摘下总机话筒

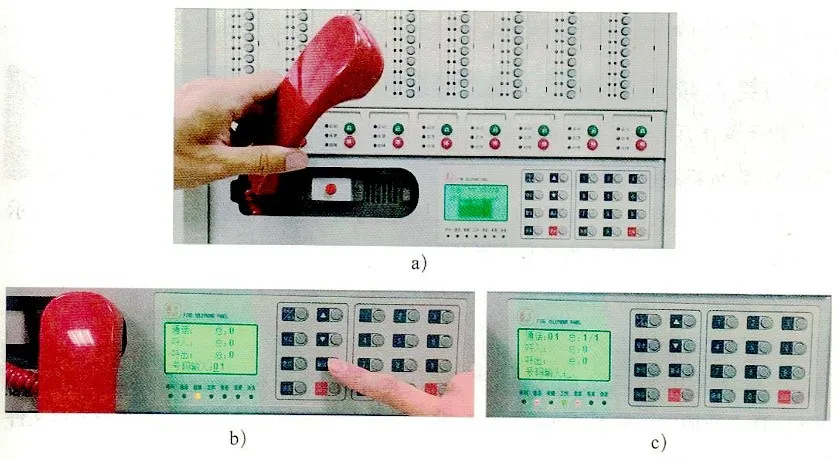

在消防控制室将话筒从总机的话筒支架上摘下,系统自动进入呼叫准备,如a所示。

(3)呼叫分机

在拨号盘上拨通需要进行通话的分机号码,对应分机部位指示灯应闪亮,该分机振铃,总机话筒听到回铃音,如上图b所示。


(4)通话同时录音

在对应分机摘机后,即自动进入全双工通话过程。此时总机面板上对应的分机部位指示灯由闪亮转为常亮,总机“通话“和“录音“指示灯点亮,总机对通话自动录音,呼叫时间被记录保存,液晶显示器显示通话分机和该段录音序号等信息,如上图c所示。


(5)结束通话操作

分机话筒或总机话筒挂机,或总机按“挂断“键,或在总机面板再次按下对应的分机部位按钮,总机将停止与该分机通话,对应分机部位指示灯灭,录音机停机,通话结束,消防电话系统恢复正常工作状态。


2.分机呼叫总机

(1)分机摘机时,可从听筒中听到回铃音,此时总机面板上对应的分机部位指示灯闪亮,“呼叫“指示灯点亮,呼叫时间被记录保存,总机发出振铃响,总机液晶显示器显示呼叫分机的编号和部位。


(2)摘下总机话筒,声、光报警停止,总机与分机即进入全双工通话过程,通话语音应清晰。此时“通话“指示灯点亮,分机部位指示灯变为常亮,总机对通话自动录音。


(3)将分机话筒挂机,挂断电话,消防电话系统恢复正常工作状态。


(4)当通话期间有新的分机呼叫时,总机面板上该分机对应部位指示灯闪亮,但无振铃响信号。


3.使用消防电话插孔

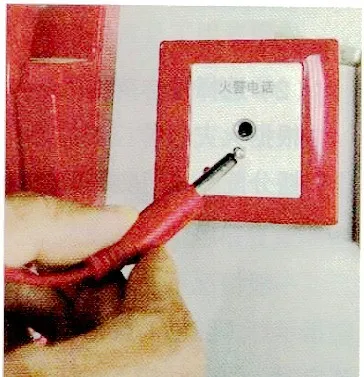

将插孔电话的插头插入消防电话插孔,如下图所示,此时可以从电话听筒中听到回铃,其后续操作与分机呼叫总机基本一致。

4填写记录

操作完毕后,按规定做好记录。


2.3.5 通过手动、机械方式释放防火卷帘

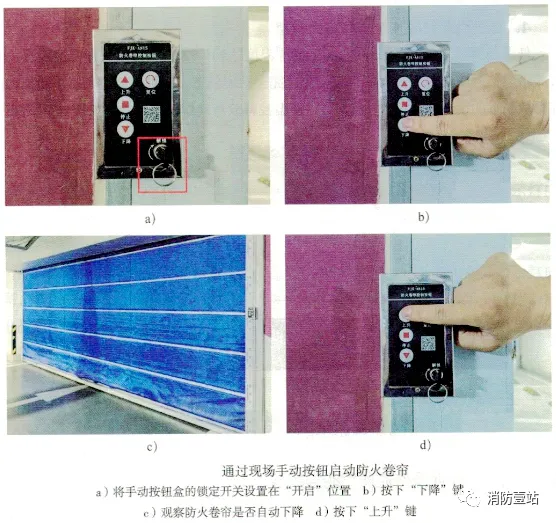

1.通过现场手动按钮启动防火卷帘

通过现场手动按钮启动防火卷帘,如下图所示。将手动按钮盒的锁定开关设置在“开启“位置;按下“下降“键,观察防火卷帘是否自动下降,到达下限位后是否自动停止;按下“上升“键,观察防火卷帘是否自动上升,到达上限位后是否自动停止。

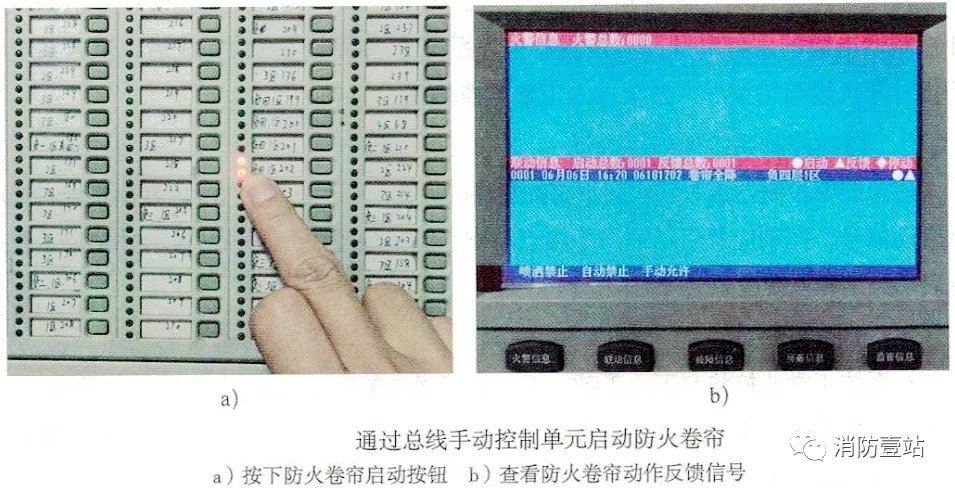

2.消防控制室总线手动控制单元远程启动防火卷帘

如下图所示,进入消防联动控制器的“手动允许“操作权限,按下总线手动控制单元防火卷帘启动按钮,观察防火卷帘启动灯是否点亮,防火卷帘下降到楼后反馈灯是否点亮;现场按下防火卷帘手动按钮处的“上升“键,手动控制防火卷帘上升至最高限位。


3.现场机械启动防火卷帘

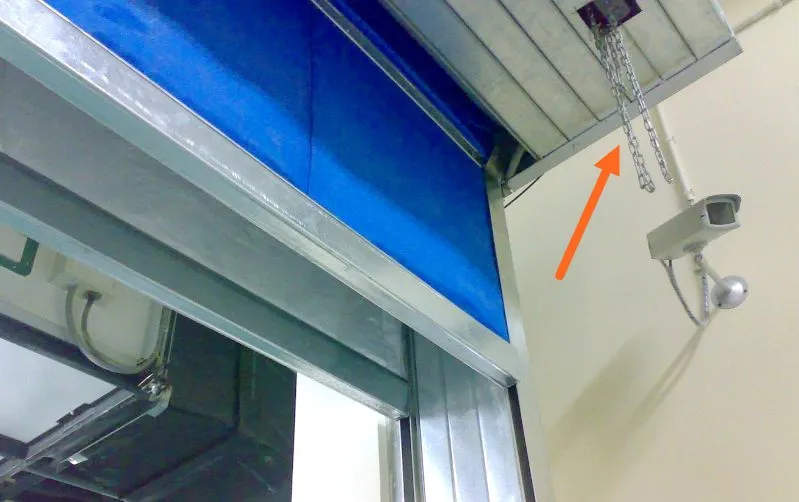

现场用手拉动防火卷帘卷门机一侧的金属链条,查看防火卷帕是否正常下降;再反方向拉动链条,查看防火卷帘是否正常上升。

4.通过温控释放装置启动防火卷帘

使温控释放装置(见下图)周围温度达到(73+0.5)C,查看温控释放装

置是否动作,防火卷帘是否靠自重下降至完全关闭状态。还可以通过人工手动拉动温控释放装置的手动速放装置(拉环),使温控释放器动作,防火卷帘依靠自重下降。
































2.3.6 调整防火门监控器的工作状态,手动关闭常开型防火门


以某品牌产品为例,其他厂家产品请参照其说明书进行操作。

1.防火门监拔器的手动/自动控制状态切换操作

(1)确认监控器当前控制状态

查看监控器显示屏,确认监控器当前所处状态(“自动“或“手动“控制状态)。


(2)切换监控器手动/自动控制状态

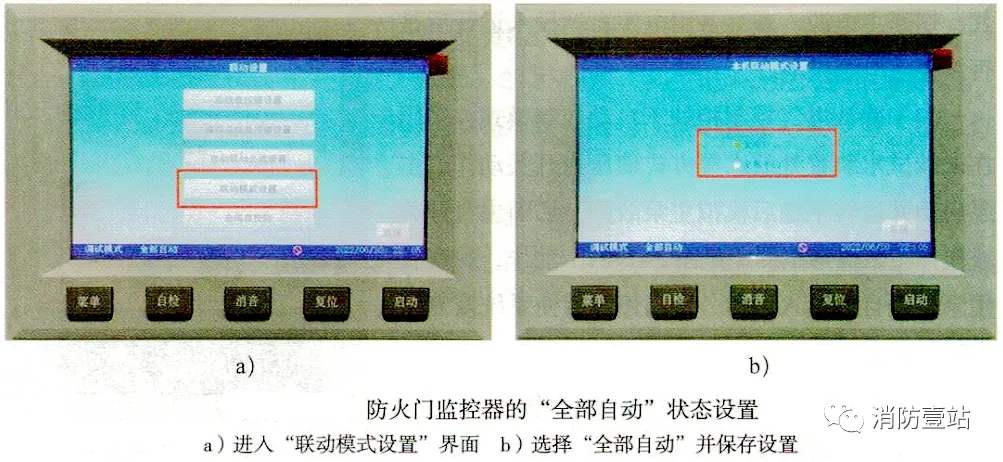

按下监控器面板的菜单键,点击进人“联动模式设置“界面,选择“全部自动“并保存设置,即可切换至自动控制状态,如下图所示。
此时,监控器显示屏主页提示“全部自动“状态。采取同样操作,进人“联动模式设置“界面,按下“全部手动“并保存设置,即从自动控制状态切换至手动控制状态。当监控器处于手动控制状态时,常开式防火门不能通过消防联动控制器联动关闭。

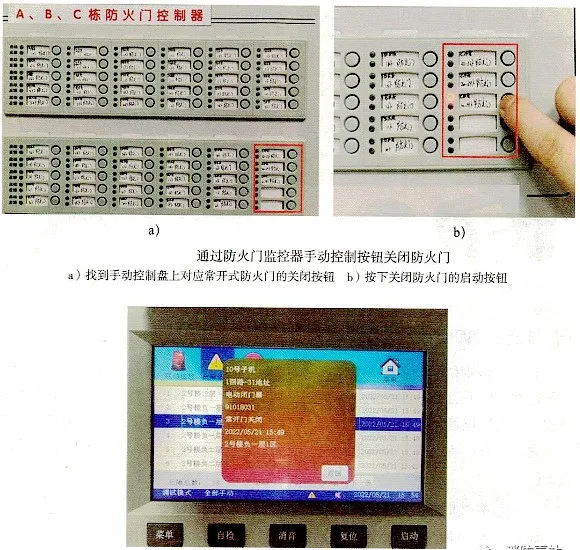

2.通过防火门监控器远程关闭常开式防火门操作

(1)查看防火门监控器的指示灯和显示屏状态显示,确认与监控器连接的所有常开式、常闭式防火门处于正常状态。

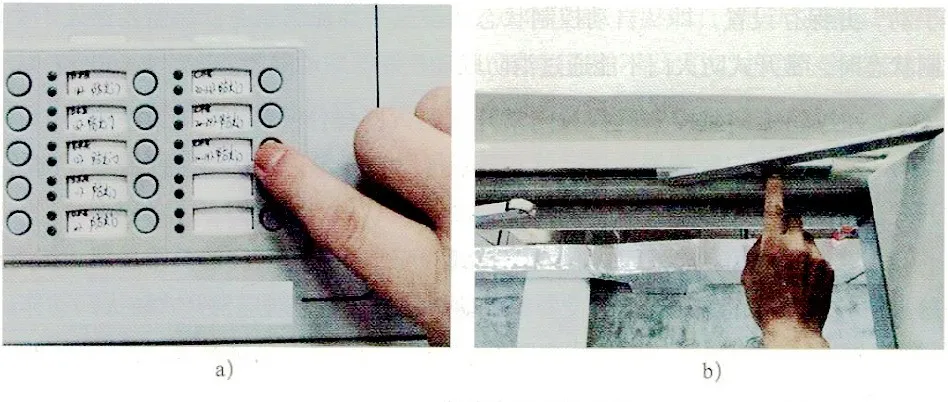

(2)在防火门监控器手动控制盘上找到对应常开式防火门的关闭按钮,按下关闭防火门的启动按钮,观察运行设备的启动灯是否点亮,对应常开式防火门动作后,反馈信号灯是否常亮,并查看监控器的防火门关闭动作反馈信息,如下图所示。


(3)再次按下启动按钮,设备运行灯应熄灭,在现场手动将关闭的常开式防火门复位至开启状态,防火门复位后再将监控器复位,如下图所示。


3.现场手动关闭常开式防火门

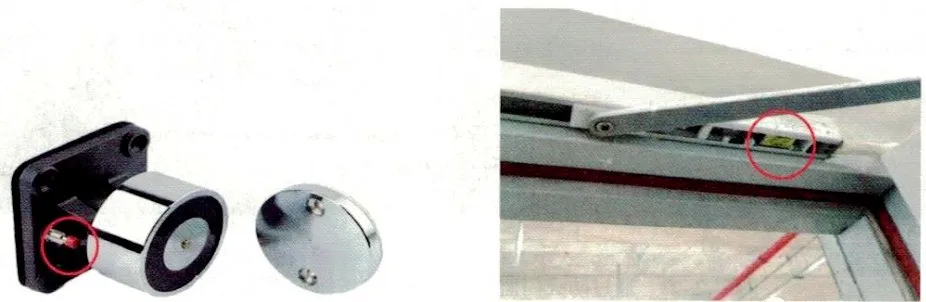

电磁释放器和电动闭门器一般设置手动释放按钮。现场按下手动释放按钮,常开式防火门即可在闭门器作用下自行关闭。电磁释放器和电动闭门器的手动释放按钮如下图所示。

2.3.7 调整应急照明及疏散指示系统控制器的工作状态,手动操作使其进入应急工作状态


  以某品牌产品为例,其他厂家产品请参照其说明书进行操作。

1.自检

检查与应急照明控制器相连的设备线路是否正确,确认无问题后接通电源,打开控制器电源的主备电开关,控制器进入系统自检状态。自检完成后,进入系统初始化。开机过程结束后,系统进人正常监控状态。


2.自动控制系统的应急启动

应急照明控制器接收到火灾报警控制器的火警信号后,应在3s内发出系统自动应急启动信号,控制应急启动输出干接点动作,发出启动声光信号,显示并记录系统应急启动类型和系统应急启动时间。


3.手动控制系统的应急启动

在系统正常监控状态下,手动按下应急照明控制器的“强启“按钮,如下图所示,应急照明控制器应发出系统手动应急启动信号,控制应急启动输出干接点动作,发出启动声光信号,显示并记录系统应急启动类型和系统应急启动时间。


4.主电/备电切换

(1)主电测试。在系统正常监控状态下,断开主电电源开关,故障指示灯应点亮,主电工作指示灯熄灭,同时控制器应进入应急启动状态,并显示应急启动和主电故障信息。


(2)备电测试。在系统正常监控状态下,断开备电电源开关,故障指示灯应点亮,备电工作指示灯熄灭,同时控制器应进人应急启动状态,并显示应急启动和备电故障信息。


5.复位

操作完毕后,复位应急照明控制器,恢复至正常监控工作状态。


2.3.8 操作“紧急迫降”按钮迫降电梯


1.操作消防电梯开关

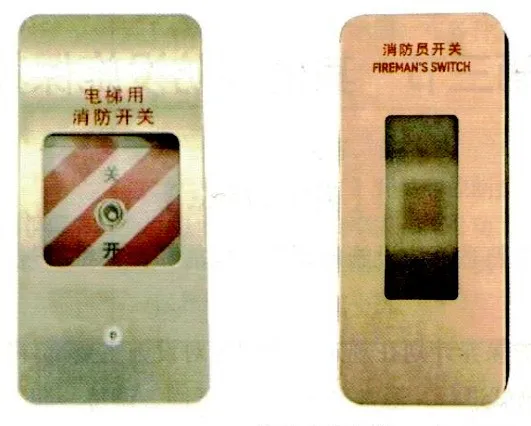

找到设置在电梯附近的消防电梯开关,如下图所示。打开保护罩,根据开关类型采取按压、旋转、掀动等方式操作消防电梯开关,启动迫降功能。

2.查看消防电梯迫降情况

消防电梯应自动返回至消防员入口层,并停在该层保持开门状态。


3.查看消防控制室反馈信息

火灾报警控制器显示屏应有消防电梯的反馈信息,消防联动控制盘上“消防电梯“按钮的反馈信号指示灯应点亮,如下图所示。

4.复位

对消防电梯开关及火灾报警控制器进行复位,使消防电梯恢复正常运行状态。
